如何正确部署UWB定位系统

随着科技的飞速发展，定位技术已经渗透到我们生活的方方面面。其中，超宽带（UWB）定位系统以其高精度、高稳定性和低功耗等优势，逐渐在各个领域崭露头角。这是一种利用UWB信号进行定位的技术，通过测量无线电波在两点之间的时间差或相位差，计算出两点之间的距离，从而实现对目标位置的精确定位。这种技术的精度可以达到亚米级别，是目前最高精度的定位技术之一。

那么，如何正确部署UWB定位系统呢？以下是一些关键步骤：

一、明确需求与场景

在部署UWB定位系统之前，首先要明确需求和场景。例如，需要定位的区域大小、人员数量、精度要求等。同时，还需考虑现场环境、建筑物结构、电磁干扰等因素，以确保定位系统的稳定性和准确性。

二、绘制地图

根据现场的测绘数据， 按照 1:1 的比例绘制CAD 图，按照方便显示的原则，选取坐标原点和坐标系。 一般情况下，坐标原点选在墙角或者走廊入口，或者具有明显标志性的节点。 坐标系的 X轴一般与墙体或走廊的延伸方向一致；Y轴则与X轴垂直。例如化工厂走廊，一般选定走廊入口处为坐标原点（0，0，0），走廊的X轴水平，垂直于走廊轴线的方向为Y轴，竖直垂直走廊轴线的方向为 Z 轴。

三、选择合适的硬件设备

UWB定位系统需要依赖硬件设备进行部署。根据需求和场景，选择合适的硬件设备至关重要。一般来说，硬件设备包括定位基站、标签和接收器等。定位基站负责发送和接收信号，标签用于标识目标物体，接收器则负责接收信号并计算目标物体的位置。

四、部署基站

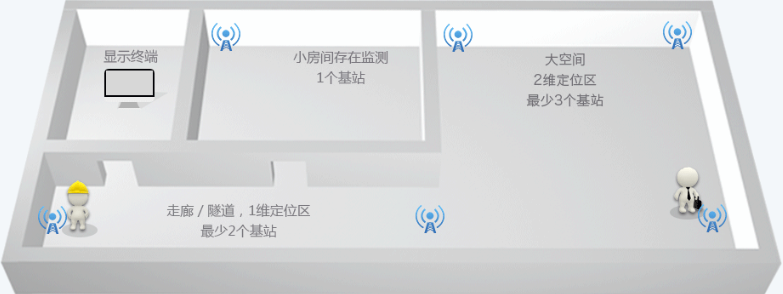

需要根据定位要求进行基站部署，场景不同，基站的架设需求也不同，如下是常用场景的安装方式：

一维线性定位：直线走廊，每隔 100 米安装一个基站；遇到走廊拐弯，需要在拐弯处增加基站，并为基站供电供网。

二维定位： 系统在平面区域边沿架设基站，遇到柱子、墙壁等阻挡源需要增加基站，并为基站供电供网。

三维定位：系统需要基站架设出高度差（ Z 值坐标），有了高度差，标签就会以不同高度状态呈现在地图上。遇到柱子、墙壁等阻挡源需要增加基站，并为基站供电供网。

五、基站坐标测绘

基站安装完毕后， 应对基站的坐标进行测量。测量的坐标系先以选定的坐标系为准，及时测量记录基站的坐标，并录入软件管理系统。

六、网络、软件调试

将各个基站用交换机或路由器连接在同一个局域网上，然后测试基站网络的连通性。基站分组配置，分组原则：
第一，每组最少需要 4 个基站才能使用，其中至少需要 1 个主基站；
第二，每组内的基站与主基站之间不要有阻挡；
第三，每组内的基站负责该组基站之间围成的形状之内的定位；
第四，在一个区域中，标签所处的位置应能看到 4 个基站（这 4 个基站都需要与同一个顶级主基站进行时间同步），方可实现标签的定位。

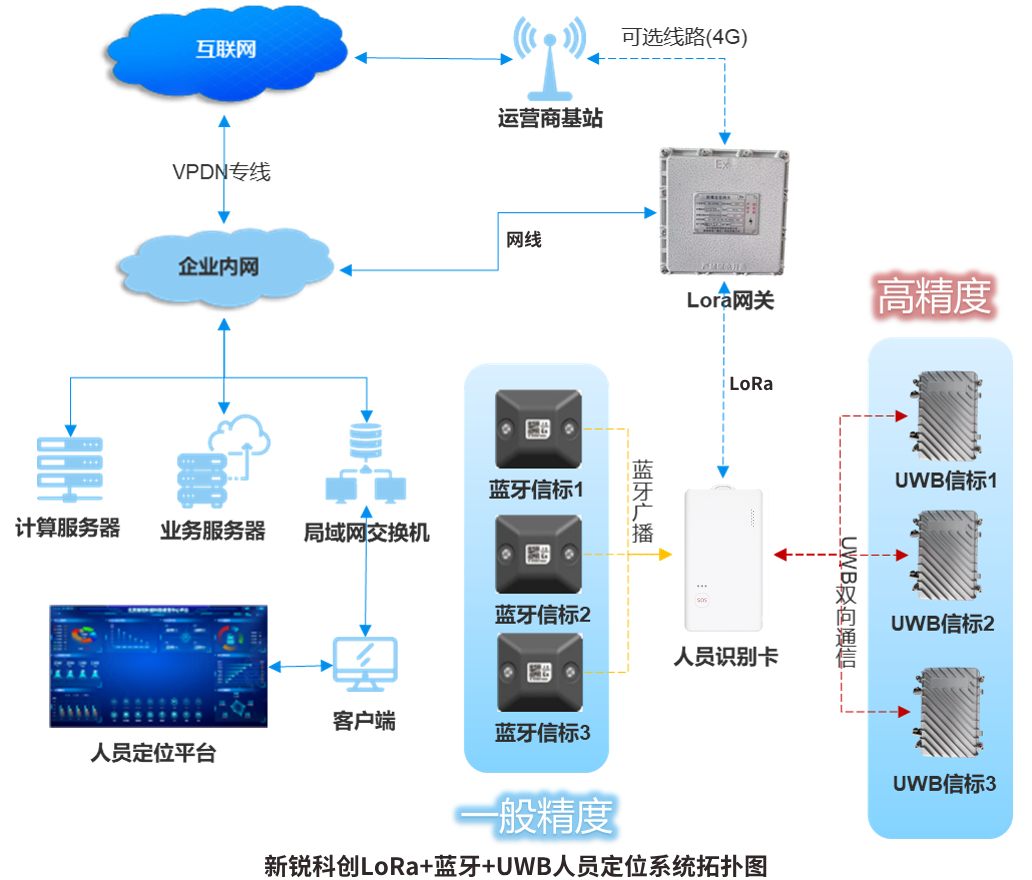

新锐科创基于融合定位技术将蓝牙和UWB技术结合起来，利用LoRa进行数据传输，打造LoRa+蓝牙+UWB人员定位系统。该系统充分考虑到企业的定位需求，既能满足室内外高精度定位，又能合理控制预算，是一个极具性价比的室内外融合定位方案。
